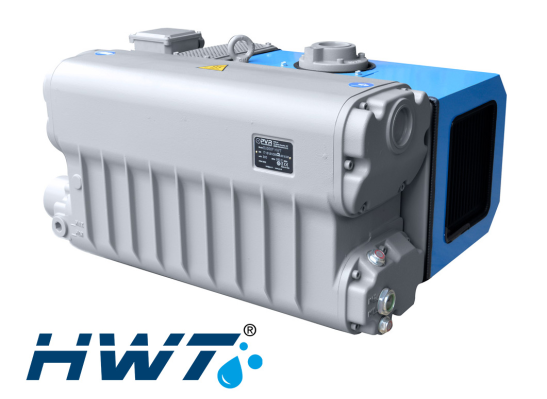

EU HWT serisi pompalar, yağ devridaimli, tek kademeli rotorlu yağlamalı vakum pompalarıdır.
Flanşlı elektrik motoru elastik bir kaplin ile bağlanmıştır.
Soğutma, daha küçük pompalardaki santrifüj fanla sağlanır; EU 160HWT'den itibaren soğutma, santrifüj fanla birleştirilmiş hava-yağ ısı eşanjörüyle sağlanır.
Entegre bir çek valf, yağın yükselmesini ve kapatma sırasında boşaltılmak üzere havanın hazneye yeniden girmesini önler.
Yağ buharını egzoz havasından ayırmak için tankın içine bir yağ buharı ayırma sistemi yerleştirilmiştir; yağ pompa tarafından otomatik olarak geri kazanılır.
Büyük boyutlu devre ve gaz balast valfleri, büyük miktarlarda buhar pompalarken pompanın içinde yoğuşmayı önler.
EU HWT serisi pompalar, kapalı sistemlerin tahliyesi için veya aşağıdaki aralık dahilinde sabit bir vakumda çalışmaya uygundur:
EU HWT Serisi 0,8 ila 850 mbar (mutlak)
yalnızca EU 160 HWT 0,8 ila 400 mbar (mutlak)
AKSESUARLAR
Pompa çalışma parametrelerinin kurulumu ve kontrolü için yararlı olan aşağıdaki aksesuarlar mevcuttur:
Harici giriş filtresi
Vakum göstergeleri/vakuostatlar
Basınç göstergeleri/basınç anahtarları
Termostat
Minimum yağ seviyesi anahtarı
|
|
EU 47 HWT (EU 47M HWT) |
EU 67 HWT (EU 67M HWT) |
EU 107 HWT |
||
Pumping Speed |
m³/h |
50Hz |
50 |
67 |
110 |
|
60Hz |
56 |
80 |
130 |
|||
Ultimate pressure with gas ballast (abs.) |
mbar |
|
≤ 0,8 |
≤ 0,8 |
≤ 0,8 |
|
Motor power |
kW |
50Hz |
1,1 |
1,5 |
2,2 |
|
60Hz |
1,1 |
1,8 |
3 |
|||
Motor speed |
rpm |
50Hz |
1500 |
1500 |
1500 |
|
60Hz |
1800 |
1800 |
1800 |
|||
Water vapour tolerance |
mbar |
|
80 |
80 |
100 |
|
Water vapour pumping capacity |
kg/h |
50Hz |
2 |
3 |
9 |
|
60Hz | 2,4 | 3,6 | 12,3 | |||
Lubricant charge |
l |
|
2 |
2 |
2,6 |
|
Sound pressure level |
dB(A) |
50Hz |
61 |
62 |
66 |
|
60Hz |
62 |
63 |
68 |
|||
Dimensions |
L x B x H |
mm |
50Hz |
566x316x276 (479x316x274) |
606x317x276 (520x317x274) |
718x406x327 |
60Hz |
566x316x276 (479x316x274) |
629x317x276 (552x317x274) |
750x406x327 | |||
Weight |
kg |
50Hz |
44 (41,7) |
51 (49) |
85 |
|
60Hz |
44,6 (43,7) |
53 (51) |
89 |
|||
Connections* |
Inlet |
|
1” ¼ Gas | 1” ¼ Gas | 1” ¼ Gas | |
Outlet |
|
1” ¼ Gas | 1” ¼ Gas | 1” ¼ Gas |
* Talep üzerine diğer bağlantı türleri mevcuttur
|
|
|
EU 160 HWT |
EU 205 HWT |
EU 300 HWT |
EU 650 HWT |
|
Pumping speed |
m³/h |
50Hz |
152 |
205 |
290 |
660 |
|
60Hz |
182 |
245 |
345 |
790 |
|||
Ultimate pressure with gas ballast (abs.) |
mbar |
|
≤ 0,8 |
≤ 0,8 |
≤ 0,8 |
≤ 0,8 |
|
Motor power |
kW |
50Hz |
3 |
4 |
5,5 |
15 |
|
60Hz |
4 |
5,5 |
7,5 |
18,5 |
|||
Motor speed |
rpm |
50Hz |
1500 |
1500 |
1500 |
1000 |
|
60Hz |
1800 |
1800 |
1800 |
1200 |
|||
Water vapour tolerance |
mbar |
|
80 |
80 |
80 |
40 |
|
Water vapour pumping capacity |
kg/h |
|
9 |
9,8 |
13,5 |
19 |
|
Lubricant charge |
l |
|
3 |
7 |
7 |
22 |
|
Sound pressure level |
dB(A) |
50Hz |
71 |
70 |
71 |
73 |
|
60Hz |
72 |
72 |
73 |
76 |
|||
Dimensions |
L x B x H |
mm |
50Hz |
805x436x316 |
895x551x436 |
979x551x436 |
1436x823x653 |
60Hz |
814x436x316 |
944x551x436 |
1019x551x436 |
1481x823x653 |
|||
Weight |
kg |
50Hz |
104 |
161 |
188 |
582 |
|
60Hz |
110 |
171 |
192 |
612 |
|||
Connections* |
Inlet |
|
1” ½ Gas |
2” Gas |
2” Gas |
4” Gas |
|
Outlet |
|
1” ½ Gas |
2” Gas |
2” Gas |
3” Gas |
* Talep üzerine diğer bağlantı türleri mevcuttur
