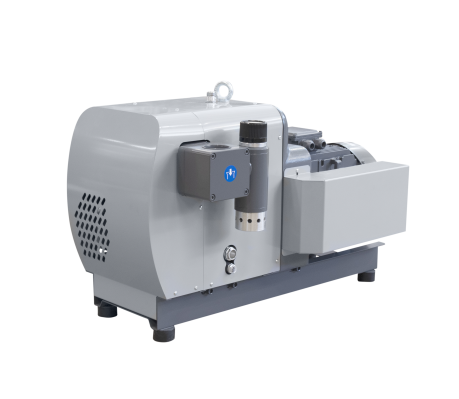

PVR DRY C / DRY CR Serisi Vakum Pompaları
Nihai basınç:
100 mbar'a kadar
Pompalama hızı:
60÷1140 m3/saat
100 mbar'a kadar
Pompalama hızı:
60÷1140 m3/saat
Açıklama
DRY C ve DRY CR pompaları, bir çift dişli vasıtasıyla senkronize dönüşle çalışan, pençe şeklinde iki rotora sahip kuru pompalardır.
Sıkıştırma bölmesinde yağlama veya sızdırmazlık sıvıları bulunmaz.
Dişliler yağ banyolu tiptedir ve yatakları yağlamak için aynı yağ kullanılır. Yağ karteri, labirent contalarla sıkıştırma odasından ayrılır.
Soğutma fan ile garanti edilir.
Elektrik motoru flanşlıdır ve alt mile bir kaplin ile bağlanmıştır.
DRY C ve DRY CR pompa serileri, kapalı sistemlerin tahliyesi veya mutlak maksimum sabit vakumda çalışmaya uygundur:
DRY C 100 150 mbar'a kadar (mutlak)
KURU C 250 - 300 200 mbar'a kadar (mutlak)
DRY CR 60 100 mbar'a kadar (mutlak)
KURU CR 150 - 400 - 500 - 1000 200 mbar'a kadar (mutlak)
DRY CR serisinin pompaları susturucu ve dahili çek valf ile donatılmıştır.
AKSESUARLAR
Aşağıdaki aksesuarlar kurulum ve pompa çalışma parametrelerinin kontrolü için faydalıdır:
Deşarj susturucusu (DRY C)
Giriş çek valfi
Harici giriş filtresi
Vakum göstergeleri/vakuostatlar
|
|
|
|
DRY C 100 |
DRY C 250 |
DRY C 300 |
|
|
Pumping speed |
m³/h |
50Hz |
100 |
235 |
300 |
|
|
60Hz |
120 |
282 |
3600 |
|||
|
Ultimate pressure (abs) |
mbar |
|
/ |
/ |
/ |
|
|
Continuous ultimate pressure (abs) |
mbar |
|
150 |
200 |
200 |
|
|
Motor power |
kW |
50Hz |
2,2 |
4 |
5,5 |
|
|
60Hz |
3 |
5,5 |
7,5 |
|||
|
Motor speed |
rpm |
50Hz |
3000 |
3000 |
3000 |
|
|
60Hz |
3600 |
3600 |
3600 |
|||
|
Lubricant charge |
l |
|
0,5 |
2 |
2 |
|
|
Sound pressure level |
dB(A) |
50Hz |
76 |
78 |
78 |
|
|
60Hz |
78 |
80 |
80 |
|||
|
Dimensions (w/o silencer) |
L x B x H |
mm |
50Hz |
703x356x390 |
841x540x530 | 892x540x530 |
|
60Hz |
703x356x390 |
878x540x530 | 912x540x530 | |||
|
Weight (w/o silencer) |
kg |
50Hz |
90 |
181 |
215 |
|
|
60Hz |
90 |
200 |
219 |
|||
|
Connections* |
Inlet |
|
1” ½ Gas |
2” Gas |
2” Gas |
|
|
Outlet |
|
1” ½ Gas |
2” Gas |
2” Gas |
||
* Talep üzerine diğer bağlantı türleri de mevcuttur
|
|
|
|
DRY CR 60 |
DRY CR 150 |
DRY CR 400 |
DRY CR 500 |
DRY CR 1000 |
|
|
Pumping speed |
m³/h |
50Hz |
60 |
150 |
400 |
500 |
950 |
|
|
60Hz |
72 |
180 |
480 |
600 |
1140 |
|||
|
Ultimate pressure (abs) |
mbar |
|
50 |
50 |
50 |
50 |
50 |
|
|
Continuous ultimate pressure (abs) |
mbar |
|
100 |
100 |
200 |
200 |
200 |
|
|
Motor power |
kW |
50Hz |
1,1 |
3 |
7,5 |
9,2 |
18,5 |
|
|
60Hz |
1.5 |
4 |
9,2 |
11 |
22 |
|||
|
Motor speed |
rpm |
50Hz |
2850 |
2850 |
2850 |
2850 |
2850 |
|
|
60Hz |
3450 |
3450 |
3450 |
3450 |
3450 |
|||
|
Lubricant charge |
l |
|
0,6 |
0,4 |
1,5 |
1,5 |
2,8 |
|
|
Sound pressure level |
dB(A) |
50Hz |
78 |
73 |
78 |
80 |
82 |
|
|
60Hz |
80 |
77 |
80 |
82 |
85 |
|||
|
Dimensions (with silencer) |
L x B x H |
mm |
50Hz |
736x321x461 |
797x434x524 |
1065x586x695 |
1120x586x695 |
1409x737x1037 |
|
60Hz |
758x321x461 |
822x434x524 |
1105x586x695 |
1291x586x695 |
1475x737x1037 |
|||
|
Weight (with silencer) |
kg |
50Hz |
55 |
131 |
350 |
450 |
720 |
|
|
60Hz |
60 |
137 |
355 |
455 |
730 |
|||
|
Connections* |
Inlet |
|
1” Gas |
1” ½ Gas |
3” Gas |
3” Gas |
DN100 |
|
|
Outlet |
|
1” Gas |
1” ½ Gas |
2” ½ Gas |
2” ½ Gas |
DN100 |
||
* Talep üzerine diğer bağlantı türleri de mevcuttur
