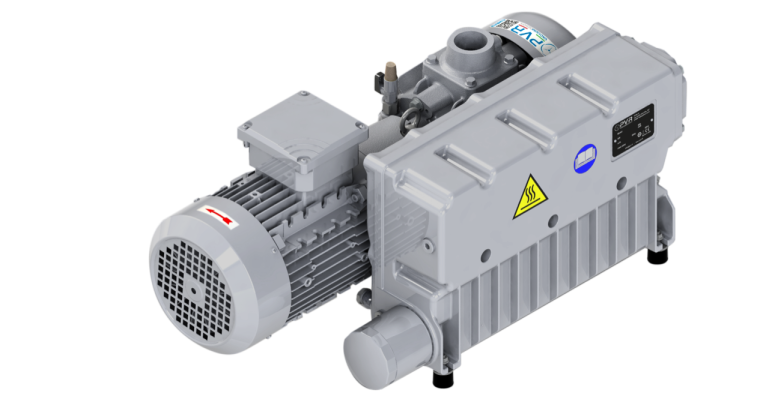

PVR EU 47/67 Serisi Vakum Pompaları
Nihai basınç:
≤ 0,1 mbar
≤ 0,8 mbar (HWT)
Pompalama hızı:
50÷80 m3/saat
≤ 0,1 mbar
≤ 0,8 mbar (HWT)
Pompalama hızı:
50÷80 m3/saat
Açıklama
EU 47/67, yağ devridaimli tek kademeli rotorlu yağlamalı pompalardır.
Flanşlı elektrik motoru, EU 47/67 pompaları için elastik bir kaplin ile bağlanırken, EU 47M/67M kompakt versiyonlarında pompa, makinelerinize kolayca entegre edilebilmesi için doğrudan elektrik motoruna anahtarlanmıştır.
Soğutma, pompanın uçlarında bulunan fanlar sayesinde sağlanır.
Verimliliği arttırılmış yeni nesil emme valfi, yağın pompadan yükselmesini önler ve kapatma aşamasında havanın boşaltılmak üzere hazneye geri dönmesini engeller.
Basınçlı dökümden yapılmış yağ tankı, yağ buharını egzoz havasından ayırmak için bir sistemle donatılmıştır; ayrılan yağ, tüm çalışma basınçlarında pompadan otomatik olarak geri alınır; Entegre yağ filtresi, yağlayıcının daha uzun ömürlü olmasını sağlar.
Standart pompalara monte edilen gaz balastı, az miktarda buhar emildiğinde pompanın içinde yoğuşmayı önler; HWT pompalarında gaz balastının her zaman açık olması, yüksek buhar toleransına olanak tanır. EU 47/67 serisi pompalar, kapalı sistemlerin tahliyesi için veya aşağıdaki aralıkta yer alan sabit bir vakumda çalışmaya uygundur:
EU 47/67 std/M 0,1'den 850 mbar'a (abs)
EU 47/67 HWT / M HWT 0,8'den 850 mbar'a (abs)
AKSESUARLAR:
Pompanın kurulumu ve çalışma parametrelerinin kontrolü için yararlı olan aşağıdaki aksesuarlar mevcuttur:
Harici emme filtresi
Vakum göstergeleri/Vakum anahtarları
Manometreler/basınç anahtarları
Termostat
Minimum yağ seviyesi anahtarı
|
|
|
EU 47 (EU 47M) |
EU 47 HWT (EU 47M HWT) |
EU 67 |
EU 67 HWT (EU 67M HWT) |
||
| Pumping speed |
m³/h |
50Hz |
50 | 50 |
67 |
67 | |
|
60Hz |
56 | 56 |
80 |
80 | |||
| Ultimate pressure without gas ballast (abs.) |
mbar |
|
≤ 0,1 | - |
≤ 0,1 |
- | |
| Ultimate pressure with gas ballast (abs.) |
mbar |
|
≤ 0,3 | ≤ 0,8 |
≤ 0,3 |
≤ 0,8 | |
|
Motor power* |
kW |
50Hz |
1,1 | 1,1 | 1,5 | 1,5 | |
|
60Hz |
1,5 | 1,5 |
1,8 |
1,8 | |||
| Motor speed |
rpm |
50Hz |
1500 | 1500 |
1500 |
1500 | |
|
60Hz |
1800 | 1800 |
1800 |
1800 | |||
| Water vapour tolerance |
mbar |
|
30 | 80 |
30 |
80 | |
| Water vapour pumping capacity |
kg/h |
50Hz |
1 | 2 |
1,5 |
3 | |
| 60Hz | 1,2 | 2,4 | 1,8 | 3,6 | |||
| Lubricant charge |
l |
|
2 | 2 |
2 |
2 | |
| Sound pressure level |
dB(A) |
50Hz |
61 | 61 |
62 |
62 | |
|
60Hz |
62 |
62 |
63 |
63 | |||
|
Dimensions |
L x B x H |
mm |
50Hz |
566x316x276 (479x316x274) |
566x316x276 (479x316x274) |
606x317x276 |
606x317x276 (520x317x274) |
|
60Hz |
566x316x276 (479x316x274) |
566x316x276 (479x316x274) |
629x317x276 |
629x317x276 (552x317x274) |
|||
| Weight |
kg |
50Hz |
44 (41,7) |
44 (41,7) |
51 (49) |
51 |
|
|
60Hz |
44,6 (43,7) |
44,6 (43,7) |
53 (51) |
53 (51) |
|||
|
Connections** |
Inlet |
1” ¼ Gas |
1” ¼ Gas | 1” ¼ Gas | 1” ¼ Gas | 1” ¼ Gas | |
|
Outlet |
1” ¼ Gas |
1” ¼ Gas | 1” ¼ Gas | 1” ¼ Gas | 1” ¼ Gas | ||
* Arrangement for motor flange according to NEMA standards
** Other types of connection available upon request
